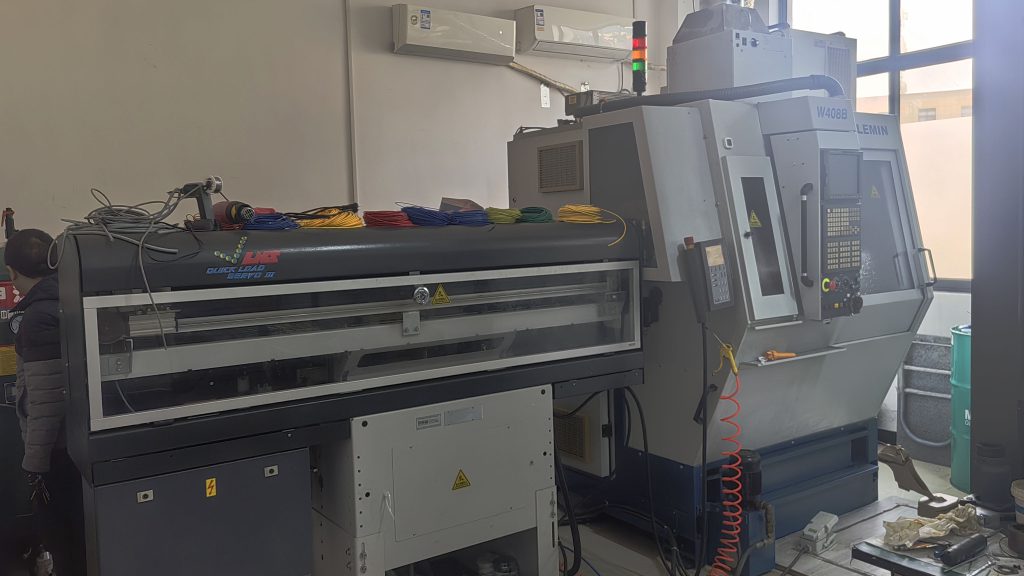

品牌:WILLEMIN? ? 型號:W408B? ? 類型:加工中心
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
技術參數
軸配置 | 6 軸 |
X 軸工作行程 | ≥250mm |
Y 軸工作行程 | ≥200mm |
Z 軸工作行程 | ≥300mm |
B 軸工作行程 | ≥130° |
A 軸工作行程 | ≥±360° |
U 軸工作行程 | 50mm |
最大加工棒料直徑 | ≥Φ30mm |

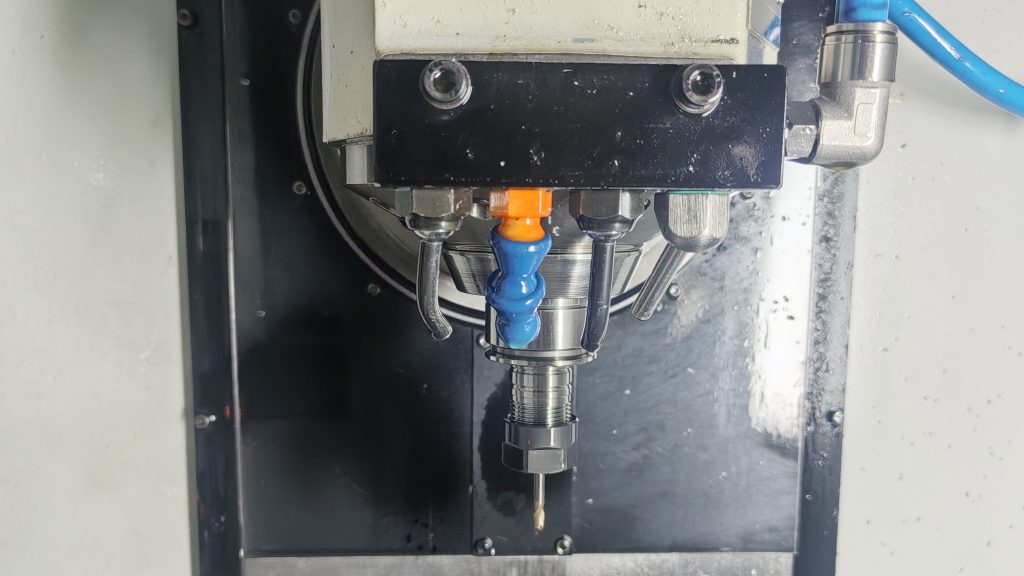

裝刀主軸最大轉速 | ≥30,000RPM |
B 軸最大轉速 | ≥25RPM |
A 軸銑削時最大轉速 | ≥100RPM |
X、Y、Z 軸快速進給 | ≥30m/min |
進給力 | ≥2500N |
裝刀主軸功率 | ≥10kw (100% ED) |
裝刀主軸扭矩 | ≥4Nm (100% ED) |
主軸錐孔 | HSK E – 40 |
刀庫容量 | ≥48 把 |
最大刀具直徑 | ≥Φ40mm(滿盤) |
最大刀具長度 | ≥95mm |
刀具承重 | ≥1kg |
背面加工裝置行程 | ≥50mm |
背面加工裝置擺動角度 | 0°/90° |
最小分辨率(X、Y、Z 軸) | ≤0.001mm |
最小分辨率(B 軸、A 軸) | ≤0.001° |
機床精度標準 | 按 VDI/DGQ3441 標準 |
定位精度(X、Y、Z 軸) | ≤0.006mm |
定位精度(B、A 軸) | ≤10″ |
重復定位精度(X、Y、Z 軸) | ≤0.004mm |
重復定位精度(B、A 軸) | ≤6″ |

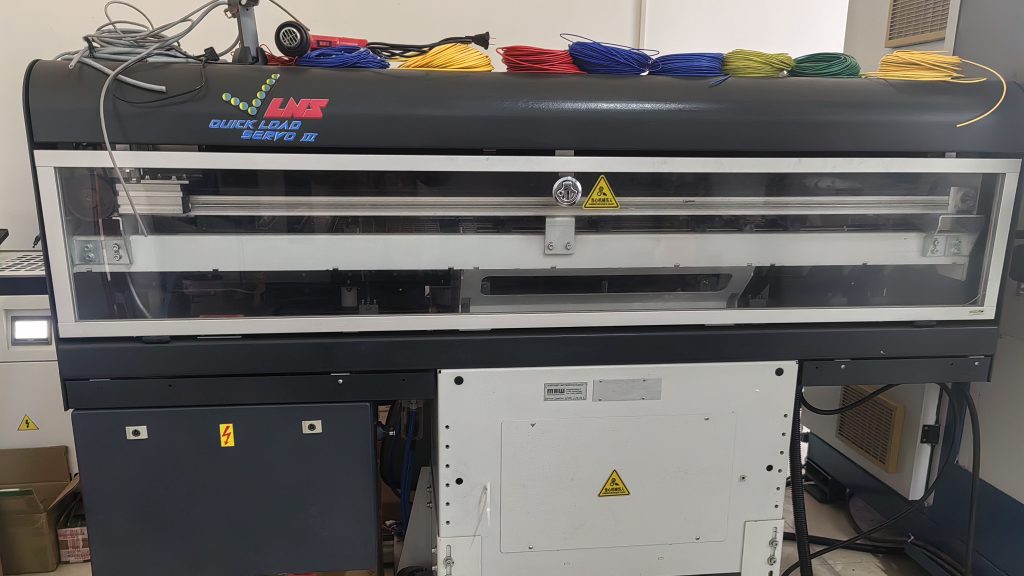

棒料最大長度 | ≥1200mm |

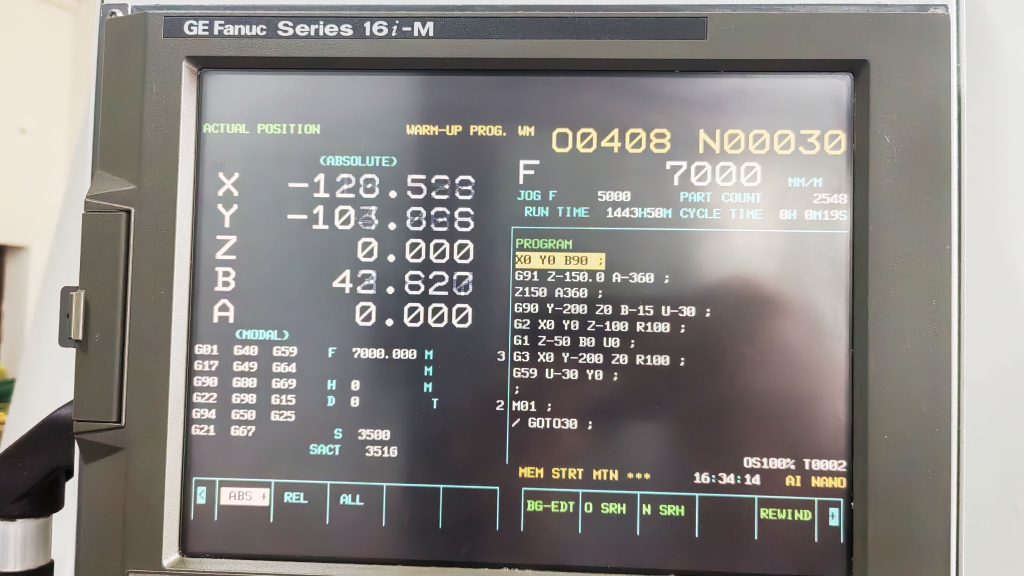

數控系統 | 選用 FANUC 16iM 或其它先進的控制系統 |
顯示器尺寸 | ≥10.4 英寸 |
顯示器顯示語言 | 中文 |

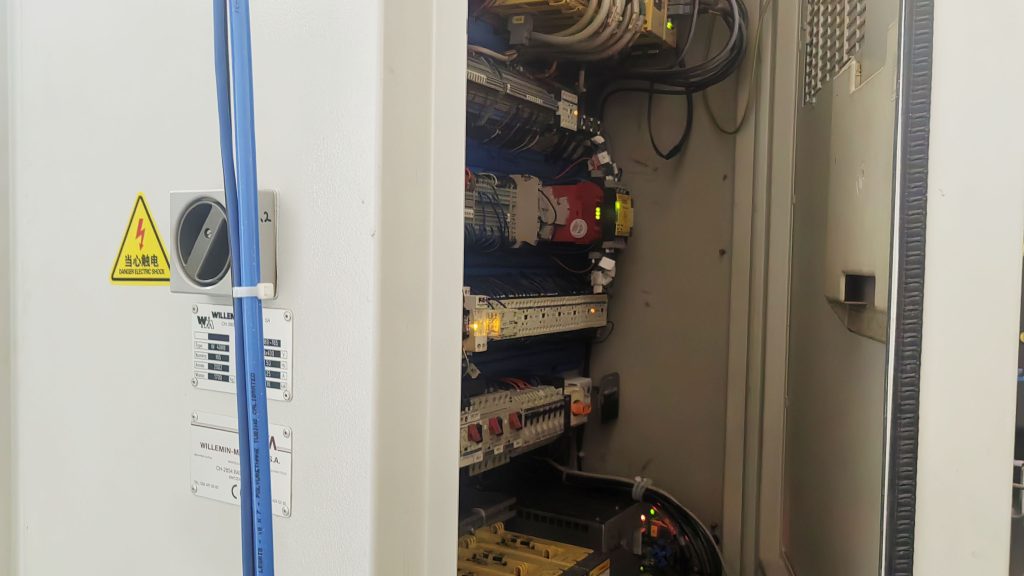

電源 | 380V±10% 50±1 HZ 三相交流 |
環境溫度 | 15 – 25℃ |
相對濕度 | <75% |
供氣 | ≤6bar |
噪聲等級 | ≤80db |
刀柄和夾頭數量 | 30 套 |
